DRYPOINT® RA: una inversión rentable
Los cálculos de rentabilidad de los secadores frigoríficos no están determinados por los costes de inversión, sino por los costes de mantenimiento. A lo largo de un periodo de funcionamiento de cinco años, el coste de la inversión en el secador sólo supone entre el 20% y el 30% de los gastos totales del secador.
En cambio, entre el 70% y el 80% de los gastos corresponden a los costes de funcionamiento corrientes. Un tercio de estos costes son la electricidad, otro tercio está originado por resistencias al aire comprimido en el sistema y el último tercio procede de pérdidas de aire comprimido por fugas. Las caídas de presión en puntos neurálgicos de la instalación debe compensarse con una mayor potencia del compresor, lo que conlleva una demanda adicional de energía.
DRYPOINT RA permite reducir casi hasta la mitad los costes de funcionamiento a lo largo de un periodo de cinco años. El cálculo del retorno de la inversión muestra todo el potencial de la nueva generación de secadores frigoríficos: los equipos se amortizan en tan solo seis meses de funcionamiento.
Utilización sin límites: tipos y aplicaciones de DRYPOINT
Los secadores frigoríficos de aire comprimido refrigerados por aire DRYPOINT RA completan la gama de secadores de BEKO TECHNOLOGIES con una nueva alternativa económica. La amplia oferta de modelos RA permite adaptar de forma óptima el tratamiento del aire comprimido a las condiciones de funcionamiento específicas. Todos los equipos se caracterizan por una pérdida de presión mínima incluso con diferente nivel de carga, así como por su reducido consumo de energía. La serie estándar comprende secadores frigoríficos con caudales de entre 20 y 8800 m³/h.
Para aplicaciones especiales: DRYPOINT® RA TAC: Equipo RA estándar con recubrimiento anticorrosión.
DRYPOINT® RA WC: Secador frigorífico de aire comprimido refrigerado por agua.
DRYPOINT® RA TBH: Refrigeración por agua con intercambiador de calor multitubular.
DRYPOINT® RS HP: Para aplicaciones de alta presión hasta 50 bar.
DRYPOINT® RA HT: Para una temperatura de entrada del aire comprimido hasta 100 °C.
Secado según el principio de eficiencia:
En DRYPOINT RA, el secado del aire comprimido se realiza mediante un óptimo intercambio de calor por contracorriente (counter-flow) a lo largo de todo el recorrido, en el que el aire fluye constantemente en sentido descendente sin desvíos que lo obstaculicen.
Este intercambiador de calor de grandes dimensiones, que funciona a contracorriente, está formado, entre otros componentes, por un intercambiador de calor aire-aire y otro de aire-refrigerante, y enfría el aire comprimido hasta una temperatura inferior a +3 °C. El tamaño del intercambiador de calor no solo propicia una refrigeración especialmente eficaz, sino que también minimiza la resistencia al flujo.
Control centralizado de la evacuación de condensados y el secado
Los secadores frigoríficos DRYPOINT RA están equipados de serie con un BEKOMAT.

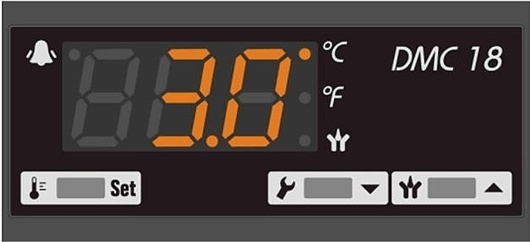

El controlador del sistema DMC 18 se encarga de regular y vigilar el purgador de condensados regulado por nivel, incluyendo la visualización de todo tipo de avisos de avería.
En el controlador DMC 24, un sistema de drenaje avanzado (Advanced Draining System, ADS) registra los mensajes de estado del purgador de condensados y emite el correspondiente aviso de advertencia. Incluso el funcionamiento de prueba del purgador puede iniciarse de forma centralizada a través del controlador.
Las ventajas de DRYPOINT RA de un vistazo:
- Secado óptimo gracias a una combinación de intercambiadores de calor altamente eficaz
- Pérdida de presión mínima, incluso con diferente carga
- Máxima rentabilidad, consumo de energía mínimo
- BEKOMAT de serie
- Excelente relación calidad-precio
- Refrigerante ecológico
Condiciones de referencia según DIN/ISO 7183
- Caudal referido a 20 °C a 1 bar.
- Presión de funcionamiento 7 bar.
- Temperatura de entrada del aire comprimido 35 °C.
- Temperatura del aire de refrigeración 25 °C.
- Punto de rocío 3 °C.
- Todos los modelos equipados de serie con purgador de condensados BEKOMAT.
- Versiones refrigeradas por agua RA 330 – RA 7200 a petición.
| Modelo | Caudal de aire m3/h, 3 °C | Conexión eléctrica | Consumo de potencia kW | Pérdida de presión bar | Toma de aire | A mm | B mm | C mm | Peso kg |
| RA 20 | 21 | 230 VAC 50 Hz 1 Ph | 0,16 | 0,02 | G ½ BSP-F | 740 | 345 | 420 | 28 |
| RA 35 | 33 | 0,18 | 0,03 | G ½ BSP-F | 740 | 345 | 420 | 29 | |
| RA 50 | 51 | 0,22 | 0,08 | G ½ BSP-F | 740 | 345 | 420 | 31 | |
| RA 70 | 72 | 0,23 | 0,11 | G ½ BSP-F | 740 | 345 | 420 | 34 | |
| RA 110 | 108 | 0,31 | 0,13 | G 1 BSP-F | 740 | 345 | 420 | 36 | |
| RA 135 | 138 | 0,46 | 0,17 | G 1 BSP-F | 740 | 345 | 420 | 37 | |
| RA 190 | 186 | 230 VAC 50 Hz 1 Ph | 0,69 | 0,15 | G 1¼ BSP-F | 825 | 485 | 455 | 46 |
| RA 240 | 240 | 0,75 | 0,20 | G 1¼ BSP-F | 825 | 485 | 455 | 50 | |
| RA 330 | 330 | 0,70 | 0,15 | G 1½ BSP-F | 885 | 555 | 580 | 55 | |
| RA 370 | 372 | 0,84 | 0,18 | G 1½ BSP-F | 885 | 555 | 580 | 63 | |
| RA 490 | 486 | 0,98 | 0,09 | G 2 BSP-F | 975 | 555 | 625 | 92 | |
| RA 630 | 630 | 1,10 | 0,13 | G 2 BSP-F | 975 | 555 | 625 | 94 | |
| RA 750 | 750 | 1,45 | 0,07 | G 2½ BSP-F | 1105 | 665 | 725 | 141 | |
| RA 870 | 870 | 1,52 | 0,13 | G 2½ BSP-F | 1105 | 665 | 725 | 150 | |
| RA 960 | 960 | 1,73 | 0,15 | G 2 ½ BSP-F | 1105 | 665 | 725 | 161 | |
| RA 1080 | 1080 | 400 VAC 50 Hz 3 Ph | 2,10 | 0,17 | DN80 – PN16 | 1465 | 790 | 1000 | 240 |
| RA 1300 | 1260 | 2,55 | 0,21 | DN80 – PN16 | 1465 | 790 | 1000 | 242 | |
| RA 1490 | 1500 | 2,85 | 0,13 | DN80 – PN16 | 1465 | 790 | 1000 | 275 | |
| RA 1800 | 1800 | 3,10 | 0,19 | DN80 – PN16 | 1465 | 790 | 1000 | 276 | |
| RA 2200 | 2208 | 3,50 | 0,26 | DN80 – PN16 | 1465 | 790 | 1000 | 311 | |
| RA 2400 | 2400 | 400 VAC 50 Hz 3 Ph | 4,30 | 0,21 | DN100 – PN16 | 1750 | 1135 | 1205 | 463 |
| RA 3000 | 3000 | 4,80 | 0,14 | DN100 – PN16 | 1750 | 1135 | 1205 | 538 | |
| RA 3600 | 3600 | 5,60 | 0,20 | DN100 – PN16 | 1750 | 1135 | 1205 | 540 | |
| RA 4400 | 4416 | 6,40 | 0,26 | DN100 – PN16 | 1750 | 1135 | 1205 | 612 | |
| RA 5400 | 5400 | 8,40 | 0,20 | DN150 – PN16 | 1810 | 1300 | 1750 | 830 | |
| RA 6600 | 6624 | 10,80 | 0,26 | DN150 – PN16 | 1810 | 1300 | 1750 | 940 | |
| RA 7200 | 7200 | 11,30 | 0,20 | DN200 – PN16 | 1870 | 1400 | 2200 | 1055 | |
| RA 8800 | 8832 | 16,80 | 0,26 | DN200 – PN16 | 1870 | 1400 | 2200 | 1200 | |
Los flujos volumétricos indicados en la lista comprendidos entre 21 y 8832 m³/h son válidos solamente para las condiciones de referencia definidas acorde a la norma DIN ISO7183. Si las condiciones de funcionamiento son otras,será necesario un dimensionado individual aplicando los factores de corrección que se indican.
| Presión de funcionamiento | ||||||||
| [bar] | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 |
| Factor de corrección | 0,77 | 0,86 | 0,93 | 1,00 | 1,05 | 1,14 | 1,21 | 1,27 |
| Temp. de entrada del aire comprimido | ||||||||||
| [°C] | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| RA 20 – RA 960 | 1,27 | 1,21 | 1,00 | 0,84 | 0,70 | 0,57 | o,48 | 0,42 | a petición | |
| RA 1080 – RA 8800 | 1,26 | 1,20 | 1,00 | 0,81 | 0,68 | 0,57 | 0,46 | 0,38 | a petición | |
| Temp. del fluido refrigerante | ||||||||
| [°C] | 25 | 30 | 35 | 40 | 45 | 50 | ||
| RA 20 – RA 960 | 1,00 | 0,96 | 0,91 | 0,85 | 0,76 | 0,64 | ||
| RA 1080 – RA 8800 | 1,00 | 0,95 | 0,93 | 0,85 | 0,73 | 0,58 | ||
Galería de Fotos – Drypoint RA

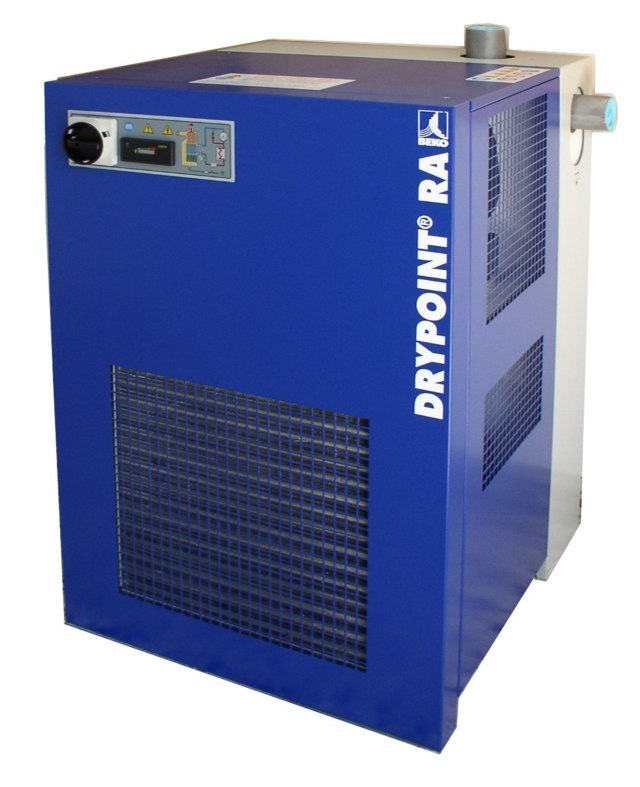

dp_ra_frei_lo Modified

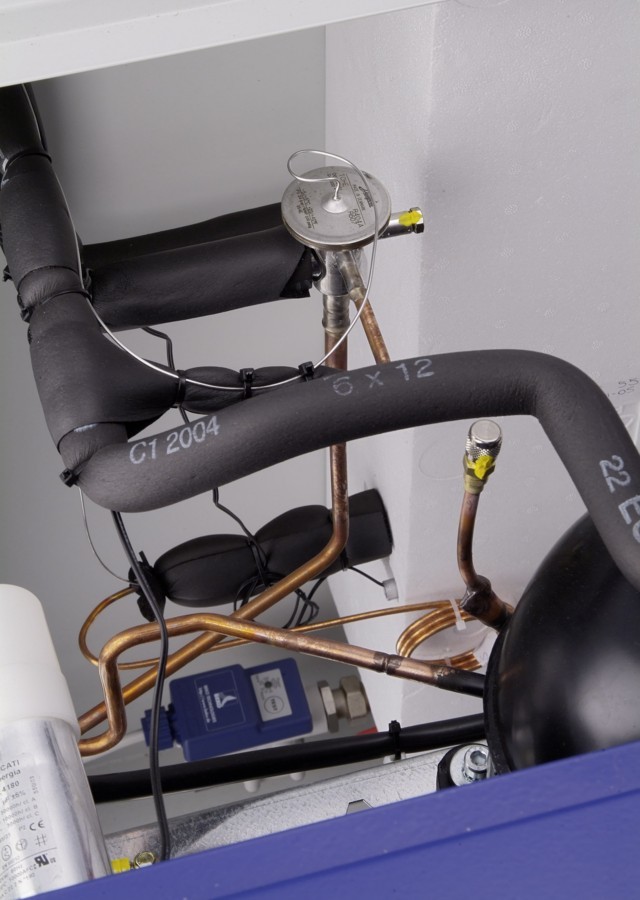

dp_ra_innen_hi Modified

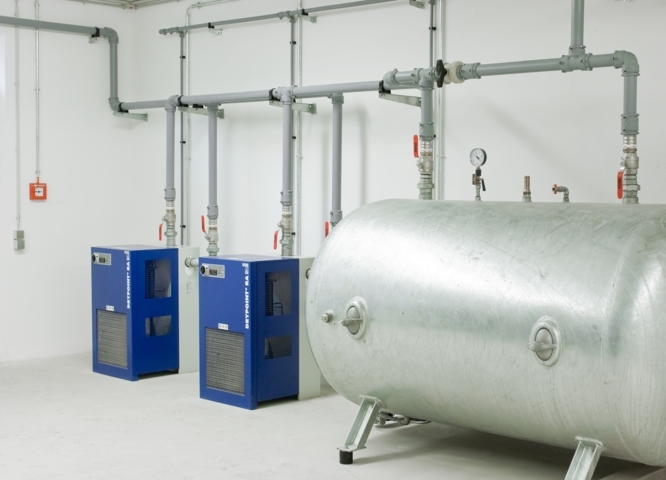

dp_ra_inst_hi Modified

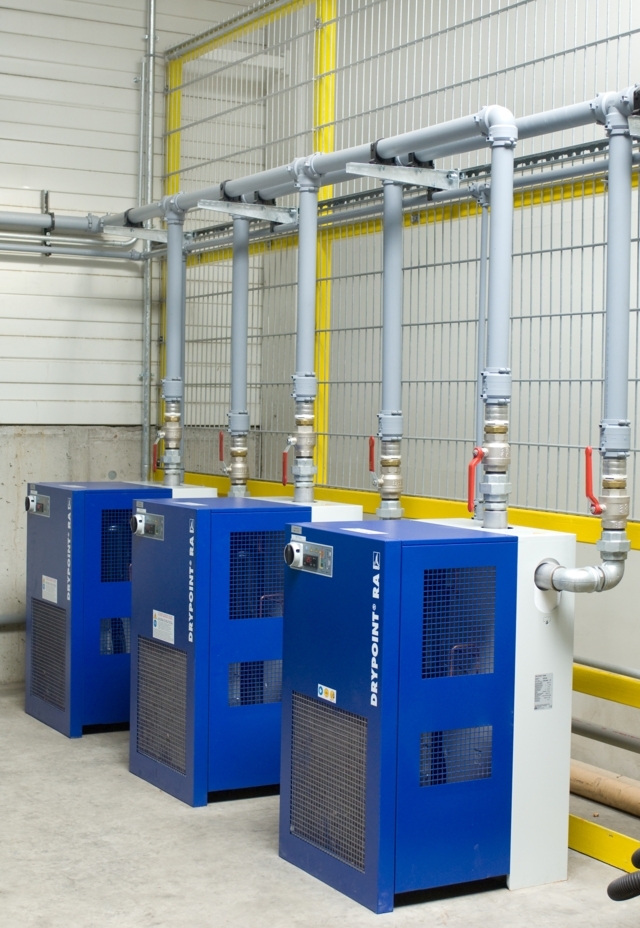

dp_ra_parallel_hi Modified

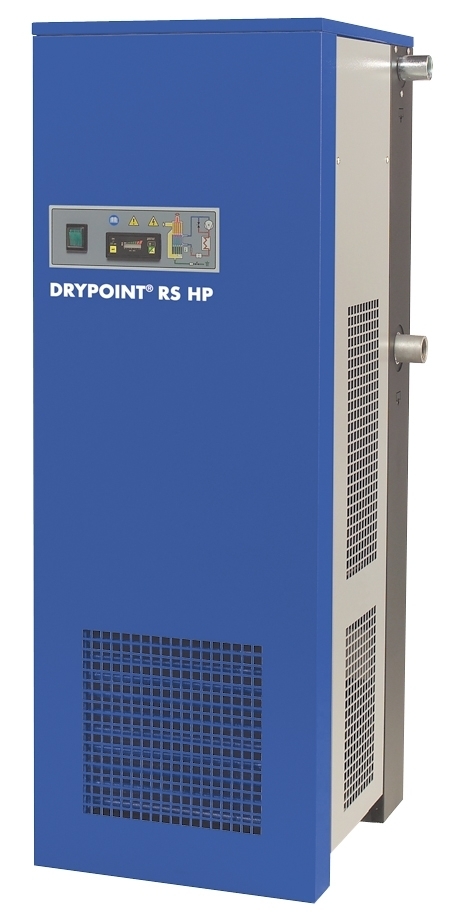

dp_rshp_lo Modified

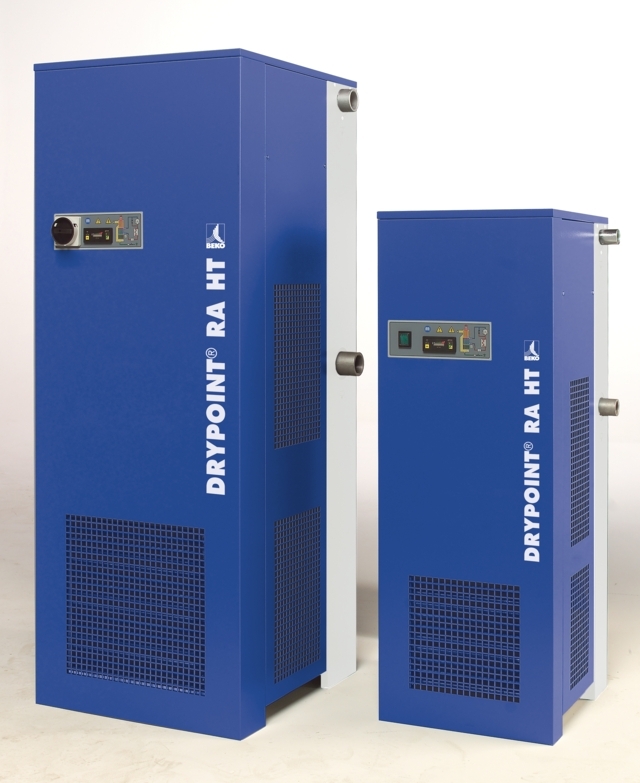

dpraht_duo_hi Modified

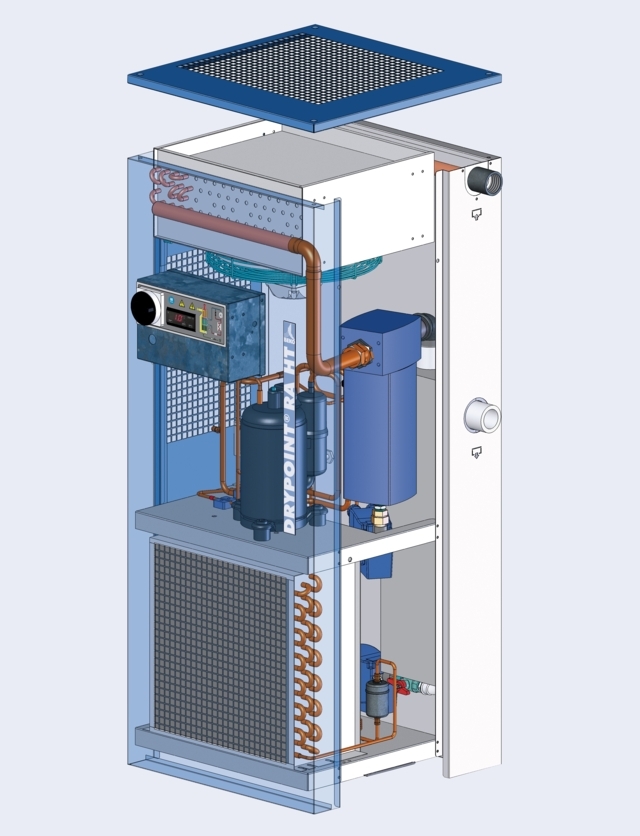

dpraht_explosion_hi Modified

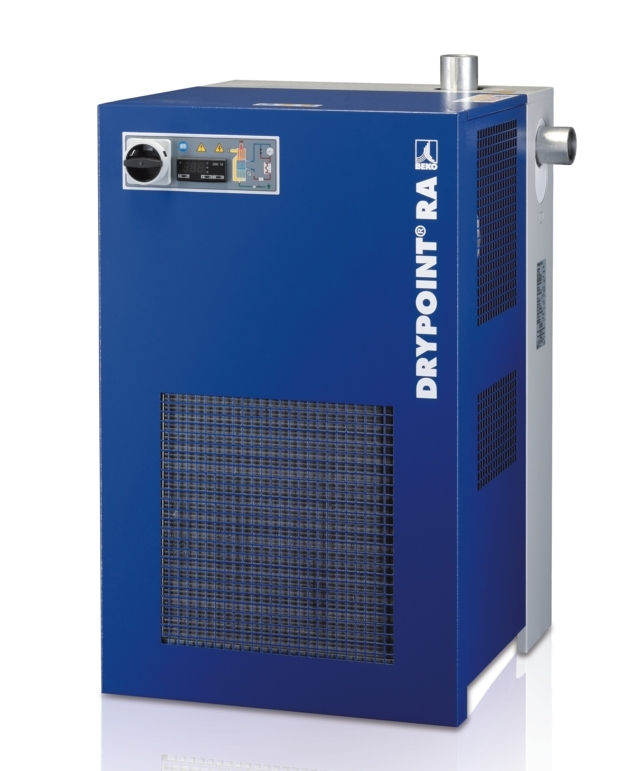

drypoint_ra_2011_370_hi Modified

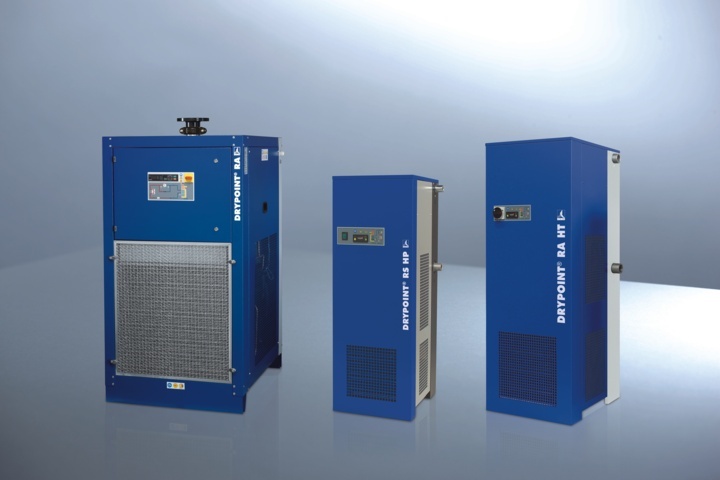

drypoint_ra_2011_group_hi Modified
drypoint_ra_dmc_18_lo Modified

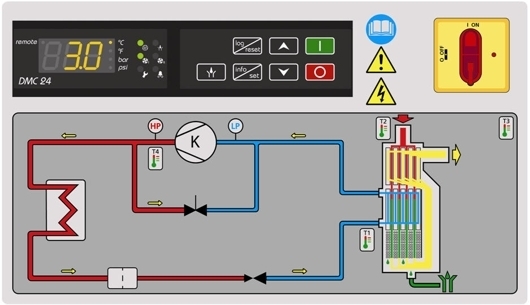

drypoint_ra_dmc_24_lo Modified

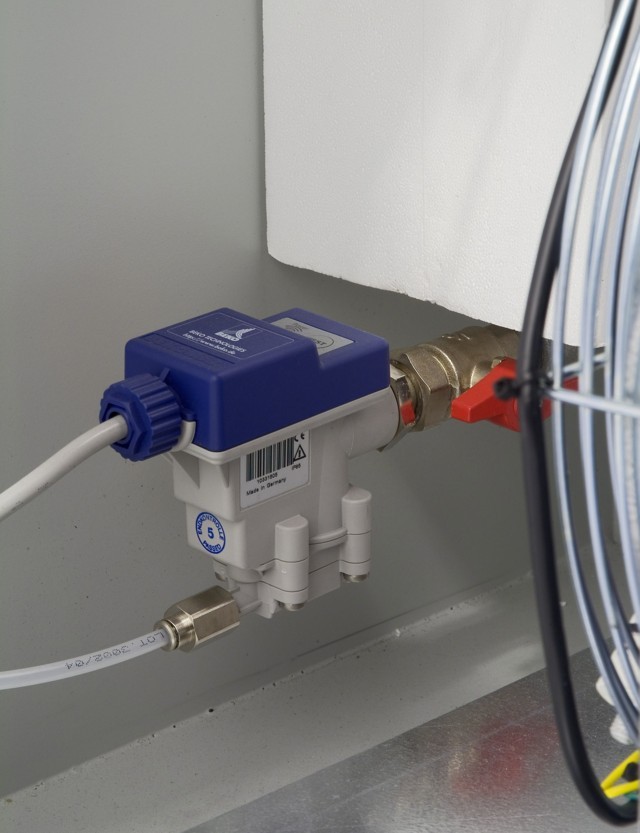

ra_bekomat_hi Modified

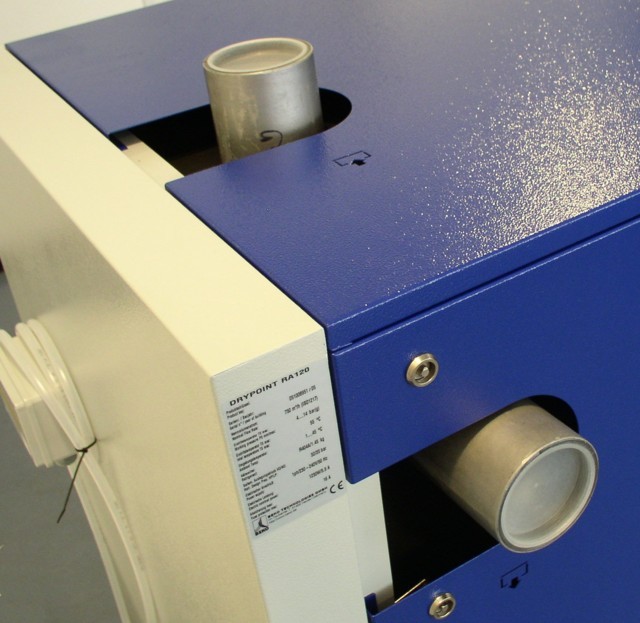

ra_connections_lo Modified
